• Rysunek przedstawia schemat budowy przenośnika taśmowego z mieszanym powietrzem.Taśma gumowa (1) biegnie wokół koła pasowego napędowego (2) i koła pasowego zginanego (3), dzięki czemu materiał jest transportowany z leja zasypowego (5) do silosu.Zestaw specjalnie zaprojektowanych zamkniętych podłużnych skrzyń powietrznych o dobrej szczelności wzdłuż kierunku wzdłużnego przenośnika, zwanych potocznie komorami powietrznymi.Górna część komór powietrznych (7) jest uformowana w kształt rowka tarczowego (promień łuku R, kąt rowka is), który nazywamy rynną płytową (6).Taśma gumowa jest podtrzymywana przez "poduszkę powietrzną" na rowku i napędzana przez koło pasowe napędowe (2), praca ciągła, pusta gałąź ładunkowa jest nadal podtrzymywana przez płaską dolną rolkę, która jest nazywana przenośnikiem taśmowym typu mieszanego wspomaganego powietrzem.
  Wentylator średniociśnieniowy (8) jest używany do wdmuchiwania powietrza do skrzyni powietrznej przez wlot powietrza, powietrze przepływa wzdłuż skrzyni powietrznej, wypełniając skrzynię powietrzną, aby wytworzyć określone ciśnienie.Oraz przez rzędy otworów w rynnie płytowej (6) przelewające się do rowka między szczelinami, aby utworzyć stabilną „poduszkę powietrzną” podtrzymującą gumowy pas i materiały, i mieć sztywność poduszki powietrznej odpowiedniego ciśnienia, aby dostosować się do zmiany obciążenia, zmiana stałego tarcia tocznego oryginalnego przenośnika rolkowego znacznie zmniejsza opory tarcia.Jednocześnie przezwycięża słabość falowego działania oryginalnego przenośnika taśmowego, praca jest stabilna i niezawodna, efekt oszczędzania energii jest również niezwykły, dzięki czemu bezpieczeństwo i niezawodność są znacznie poprawione.

Przenośnik taśmowy wspomagany powietrzem jest przenośnikiem uniwersalnym, może być szeroko stosowany w węglu, metalurgii, elektryczności, portach, przemyśle chemicznym, mechanicznym, materiałach budowlanych itp. Szczególnie używany do transportu zboża.Potrafi sprostać wymaganiom tych branż przy dużej przepustowości.
Dostarczany przez naszą firmę przenośnik taśmowy ze wspomaganiem pneumatycznym znajduje szerokie zastosowanie w wielu gałęziach przemysłu, zarówno w przemyśle lekkim, jak i transporcie.Maksymalna odległość przenoszenia jednej maszyny osiągnęła ponad 1 km.Prędkość 6 m / s lub więcej.Przenośniki taśmowe wspomagane powietrzem zajęły ogromny rynek w kraju i za granicą w procesie przenoszenia materiałów.



Zalety ASBC w porównaniu z konwencjonalnymi przenośnikami
Jest przeznaczony do transportu sypkich, suchych produktów we wszystkich gałęziach przemysłu, zwłaszcza w zastosowaniach, w których kluczowe znaczenie ma zatrzymywanie pyłu.Dzięki płynnemu transportowi i stałemu przepływowi powietrza materiały pozostają na taśmie przenośnika, a pylenie jest praktycznie wyeliminowane.
1. Mała moc, niskie zużycie energii, zmniejszenie tarcia między taśmą przenośnika a kołem zębatym przenośnika, zmniejszona moc silnika
2. W tych samych warunkach moc przenośnika pneumatycznego jest taka sama jak moc pracy, bez dodatkowego wzrostu mocy.
3. W porównaniu z innymi przenośnikami taśmowymi, mała ilość krążników przenośnika, niskie koszty utrzymania, długa żywotność taśmy.
4. Mały opór tarcia paska, zmniejsza 10% -20% poboru mocy napędowej
5. Zamknięty transport pozwala uniknąć unoszenia się kurzu i jest przyjazny dla środowiska.
6. Wysoka produktywność
Przenośnik taśmowy wspomagany powietrzem może stanowić najlepszą sekcję załadunku materiału.W porównaniu z przenośnikami rolkowymi można go załadować 5% ~ 15% materiałem, który jest odpowiedni do pracy z dużą prędkością (prędkość taśmy ogólnej maszyny rolkowej wynosi 1,25 rn / s, a przenośnik taśmowy wspierany powietrzem ogólnie 1,6n ∥ s ~ 2,0 hu / s), może poprawić przepustowość bez zwiększania przepustowości.
7. Opcjonalny lekki gumowy pasek i wydłużona żywotność
Przenośnik taśmowy wspomagany powietrzem ma niskie opory ruchu i niskie napięcie.Można użyć lekkiego gumowego paska.Działa płynnie, nie spływa, taśma mało się zużywa, zjawisko rozdarcia rzadko występuje, a żywotność taśmy jest ponad dwukrotnie większa.
8. Może być stosowany do dużych zagłębień
Przenośnik taśmowy wspomagany powietrzem ma ciągłe podparcie gazowe, materiał pracuje płynnie, jego kąt nachylenia jest mniejszy niż statyczny kąt tarcia materiału i taśmy przenośnika.Rzeczywisty kąt nachylenia przenośnika taśmowego wspomaganego powietrzem może wynosić 18 ° od maszyny rolkowej.Zwiększyć do 23 °.Może również bezpiecznie poruszać się po lewej i prawej stronie.

1. Nowy przenośnik taśmowy wspomagany powietrzem rozwiązuje problemy przenośnika taśmowego wspomaganego powietrzem pierwszej generacji.Ma cechy ochrony środowiska, oszczędności energii, rozruchu przy dużym obciążeniu, oszczędności kosztów, stabilnej pracy i długiej żywotności.
2. Spełnia wymagania dużych zdolności przeładunkowych w portach, kopalniach, elektroenergetyce, węglu i innych gałęziach przemysłu, dodatkowo sprzyja szerokiemu zastosowaniu przenośników taśmowych wspomaganych powietrzem.
3. Nowy przenośnik taśmowy ze wspomaganiem pneumatycznym zastępuje metodę projektowania z jednym kątem rowka metodą projektowania z kątem drugiego rowka.Konstrukcja komór powietrznych jest bardziej naukowa i rozsądna, przezwycięża zjawisko ocierania się krawędzi taśmy, efekt pracy poprawia się o 20%, zużycie gazu oszczędza się o 15%.
4. Nowy przenośnik taśmowy wspomagany powietrzem zastępuje jednoczęściowe komory powietrzne do spawania pierwszej generacji połączoną komorą powietrzną.Struktura jest nowatorska, wygląd jest piękny.Wytrzymałość, skręcanie i odporność na zginanie komory powietrznej są znacznie poprawione, dodano urządzenie do rozdzielania wiatru.Urządzenie nie tylko może rozsądnie rozdzielić wiatr i przekierowanie, ale także znacznie zmniejsza straty oporu przepływu powietrza wzdłuż ścieżki, efekt oszczędzania energii jest na wiodącym poziomie krajowym.

Dlaczego więcej branż wybierze przenośnik taśmowy?
1. Tempo rozwoju wyposażenia technicznego dla logistyki wymaga obecnie przenośnika taśmowego o dużej wydajności do obsługi przenośnika.
2. W nowych czasach wszystkie dziedziny życia mają coraz wyższe wymagania w zakresie ochrony środowiska, a przenośniki taśmowe wspomagane pneumatycznie są dobrym wyborem.
3. Wraz z upływem czasu, postępem technologicznym, zakres zastosowań przenośników taśmowych wspomaganych powietrzem nieuchronnie będzie się rozszerzał, a nawet zastąpi niektóre przenośniki rolkowe.

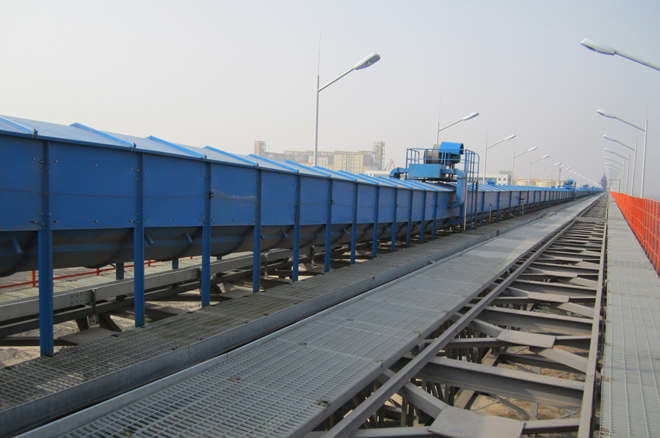

Przypadki projektowe przenośnika taśmowego ze wspomaganiem pneumatycznym
