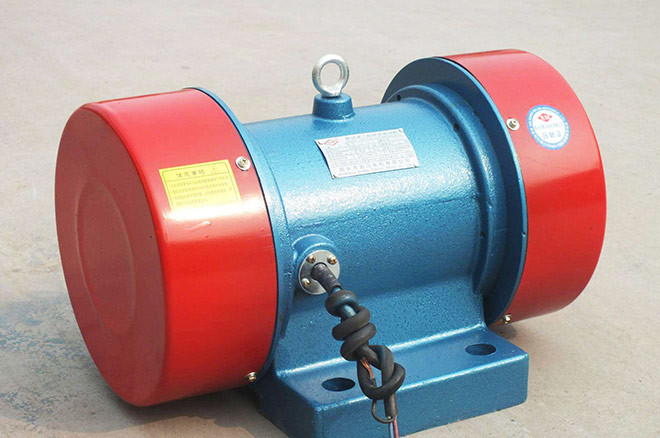

Silnik wibracyjny

Jak to działa

Wał wyjściowy każdego końca silnika wibracyjnego ma stały blok mimośrodowy i regulowany blok mimośrodowy.Regulacja kąta między regulowanym blokiem mimośrodowym a stałym blokiem mimośrodu może zmieniać wielkość siły wymuszającej.Kąt między regulowanym blokiem mimośrodowym a stałym blokiem mimośrodowym wynosi 0 stopni podczas dostawy, a siła wzbudzająca w tym czasie jest znamionową siłą wzbudzającą silnika wibracyjnego F.
Zwróć szczególną uwagę podczas regulacji siły wzbudzania, wyreguluj regulowany blok mimośrodowy na wale wyjściowym na obu końcach silnika wibracyjnego w tym samym kierunku w tym samym kierunku.
Regulacja ekscytujących kroków siły:
1. Zdejmij osłonę ochronną.
2. Poluzować zewnętrzny blok mimośrodowy i dokręcić śrubę.
3. Obie strony mimośrodu należy obrócić w tym samym kierunku, tak aby linia wyrównania na wale zrównała się z wartością siły wzbudzenia na mimośrodzie do wymaganej wartości siły wzbudzenia i sprawdzić, czy oba końce mają ten sam kąt .



Siła i moc wibracji są odpowiednio dobrane, siła wibracji jest duża, waga korpusu jest niewielka, objętość jest niewielka, hałas mechaniczny niski.

Ponieważ silnik wibracyjny jest silnym wibracją typu oporowego zamiast rezonansu, ma stabilną amplitudę.

Zakres częstotliwości drgań jest duży.Częstotliwość wibracji wzbudnicy elektromagnetycznej jest stała, generalnie równa stopniowej mocy, a częstotliwość drgań silnika wibracyjnego można regulować w szerokim zakresie, regulując prędkość obrotową, częstotliwość drgań i amplitudę można dowolnie dobierać zgodnie z różne dokładne trasy.

Gdy wpływ wahań napięcia zasilania jest mały, wzbudnica elektromagnetyczna powoduje dużą zmianę siły wzbudzenia na skutek zmiany napięcia, ale w silniku wibracyjnym zmiana ta jest bardzo mała.

Połączenie wielu maszyn może osiągnąć samosynchronizację w celu spełnienia różnych wymagań procesu.

Kierunek siły wymuszającej można zmienić zgodnie z metodą montażu silnika wibracyjnego.

Siłę wzbudzenia i amplitudę można regulować bezstopniowo tylko poprzez regulację kąta mimośrodu.

Konserwacja jest prosta.Ponieważ sprężyna nie jest używana tak jak typ elektromagnetyczny, prace konserwacyjne, takie jak regulacja luzu i regulacja ciężaru, można wyeliminować, a tylko łożyska wymagają regularnej naprawy.

Pełne specyfikacje spełniające potrzeby różnych typów pracy maszyn wibracyjnych.

Rodzaj	Prędkość (obr / min)	MCF (n)	Moc (kw)	Bieżący AMP	Waga (kg)		Wymiar (mm)
						FG	ZA	b	do	re	mi	fa	Фg	H.	jot	K.	M	N	Drawbolt
XV 0,7-2	2870	700	0,15	0.38	12	ZA	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1,5-2		1500	0,15	0.38	14	ZA	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2,5-2		2500	0,25	0.58	16	ZA	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1.01	27	ZA	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1.76	45	ZA	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		dziesięć tysięcy	1.10	2.30	48	ZA	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	ZA	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	b	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	b	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1,5-4	1460	1500	0,15	0,30	14	ZA	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2,5-4		2500	0,15	0.32	16	ZA	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0.65	36	ZA	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1.14	48	ZA	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		dziesięć tysięcy	0.55	1.50	52	ZA	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1.91	70	ZA	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	ZA	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	b	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	b	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	b	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	b	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	b	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	b	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	do	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	do	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2,5-6	980	2500	0,25	0,70	38	ZA	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1.23	53	ZA	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	ZA	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		dziesięć tysięcy	0,75	2.11	74	ZA	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	ZA	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	b	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	b	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	b	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	b	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	b	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	b	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	b	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21.70	660	do	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27,37	710	do	460	118	480	940	490	560	38	260	520	35	120	560	M36
